Системы отопления частных и многоквартирных домов принципиально отличаются. Автономность частного дома обеспечена собственным котлом, а многоэтажные здания через тепловую магистраль отапливают котельные.

Теплотрасса и котельная образуют замкнутый круг, от которого запитаны многоквартирные дома. Исходя из климатических условий, температура теплоносителя в этой магистрали может достигать 150 Гр.С, что является нормой для промышленных трубопроводов, но абсолютно не допустимо для жилых помещений. Поэтому каждый дом к теплосети подключен через элеватор. Устройство обеспечит рабочую температуру и естественную циркуляцию теплоносителя.

Что такое элеватор

схема элеваторного узла

Его следует рассматривать как адаптер подключения и насос, выполняющий функции:

  • Обеспечивает циркуляцию теплоносителя. Достигается разницей температуры и давления.
  • Охлаждает теплоноситель до нормальной температуры для подачи в систему отопления. Происходит подмес из обратного трубопровода в подающий.
конструкция элеватора

Конструктивно элеватор состоит из следующих частей:

  • Патрубок приёма теплоносителя.
  • Сопло.
  • Отвод обратного трубопровода.
  • Камера перемешивания.
  • Диффузор.

Горячий теплоноситель через приёмный патрубок подаётся в плавно сужающееся сопло, при этом скорость потока возрастает. Далее, в камере перемешивания он увлекает за собой уже остывший теплоноситель из обратного трубопровода и через диффузор направляется в подающий трубопровод системы.

Виды элеваторов

действующий элеваторный узел

Зданиям требуются разные режимы отопления. Круглосуточно работающие объекты, к примеру, больницы необходимо постоянно обогревать, но некоторые здания можно отапливать лишь определённое время и на этом можно сэкономить. Для этого элеватор отопления может быть:

  • С постоянными параметрами.
  • С регулируемым соплом.

Управление элеватором может быть организовано электроприводом или вручную. Проходное сечение сопла регулируется запорной иглой.

Элеваторный узел

демонстрационный элеваторный узел

Эффективное, безопасное подключение здания к теплотрассе обеспечивает целый комплекс изделий. Сконцентрированные в одном месте, они образуют элеваторный узел, который составляют: элеватор отопленияи его обвязка. Приборы размещаются в подвалах многоквартирных домов, скомпонованы на подающем и обратном трубопроводах.

Обвязка элеваторного узла

обвязка элеваторного узла

Устройство организовано таким образом, что компоненты дополняют или контролируют друг друга. Вспомогательные приборы для обеспечения устойчивой работы элеваторного узла называют обвязкой, которая содержит:

  • Краны или задвижки. Для возможности отключить элеваторный узел на время ремонта или технического обслуживания.
  • Термометры. Дают визуальный контроль температуры теплоносителя для настройки работы элеватора.
  • Манометры. Отображают давление теплоносителя. На основании показаний можно судить, исправен или нет элеваторный узел.
  • Фильтры. Очищают теплоноситель от механических примесей.

Неисправности элеваторного узла

Любой механизм нуждается в техническом обслуживании и настройке. Хорошо отлаженный элеваторный узел обеспечивает равномерное отопление всего здания. Если этого не происходит, вероятно, произошла разбалансировка системы – необходимо устранить причины неисправности элеваторного узла:

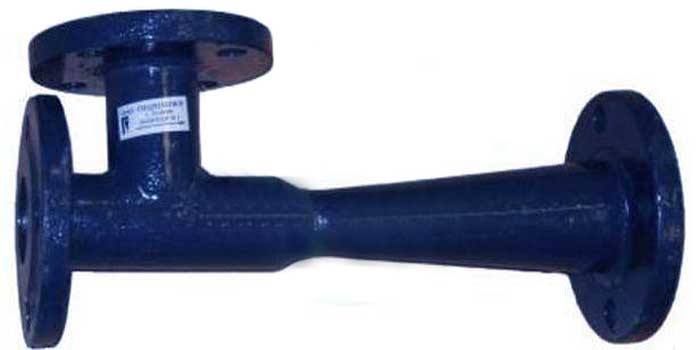

  • сопло элеватора Износ сопла элеватора. Влияет на общую сбалансированность системы, определяется показаниями температуры теплоносителя подающего и обратного трубопровода.
  • фильтр-грязевик элеваторного узла Засорение фильтров. Показателем является значительная разница давления теплоносителя перед фильтром и после него. Своевременная очистка фильтров продлит срок эксплуатации оборудования.

В системах центрального отопления элеваторные узлы играют ключевую роль. Ими реализована возможность одной котельной обогревать большое количество многоквартирных домов. Элеваторный узел работает без электроэнергии как смеситель и насос одновременно, чем сокращает затраты на отопление.
